著名硅酮膠的粘接原理及施工注意事項
隨著我國經濟的飛速發展，高層建筑的數量迅速增長。玻璃幕墻，因其出色的風雨防護功能、室內環境調控能力以及獨特美觀的外觀，受到了廣泛的歡迎。據相關數據顯示，高達80%的新建高層建筑選用了各種玻璃幕墻，其中隱框幕墻的面積更是達到了250萬平方米。然而，由于結構膠與玻璃或鋁材表面的氧化膜之間的粘合不牢固，導致了多起玻璃脫落的安全事故。因此，對于結構膠的粘接機理以及在施工過程中應當注意的關鍵問題，有必要進行深入探討和闡述。
硅酮結構膠
01硅酮結構膠的性能
硅酮膠對紫外線和臭氧的作用都是穩定的。例如1970年我國東方紅人造衛星上太陽能電池板就是由硅酮結構膠膠接而成，在條件十分惡劣的太空環境中經受住了時間的考驗，可見其優良的抗紫外線性，抗老化性、耐候性和時效性。
02膠縫膠接原理
黏附是指兩個表面依靠化學力、機械嵌合力或兩者兼有的力結合在一起，并能抵抗分離的現象。膠黏劑能使被黏附物借助黏附作用結合在一起。結構膠是指能傳遞較大靜、動荷載，并在使用環境中長期可靠工作的膠接技術，通過潤濕、機械嵌合和主鍵作用將被黏物緊密地結合在一起，形成穩定的、長超靜定結構。
注意事項
結構膠用于玻璃幕墻的施工安裝前，需檢查出廠日期。超過使用日期的結構膠嚴禁在幕墻工程中使用。此外，還應對即將施工的基材做粘結性、相容性實驗。
隱框幕墻的加工必須在有圍護的車間內進行，同時需采取防火、防爆和防塵等措施。每日需按照相關規范對硅酮結構膠的均勻性、凝固時間和固化程度等進行檢測。施工環境應保持在10-40攝氏度，相對濕度為40%-80%的清潔條件下進行。施工人員必須熟悉結構膠施工工藝，了解工程圖紙規定的粘結密封部位及配套材料情況。使用專用工具，單組分結構膠可采用手動或氣動施膠槍擠出。雙組分結構膠則需使用專用的注膠混合設備進行注膠。
施工操作

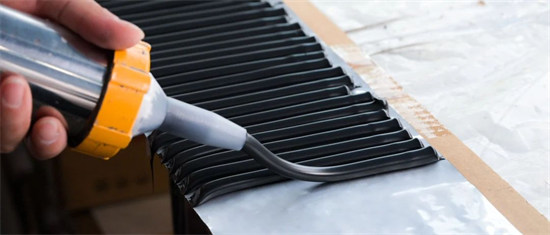

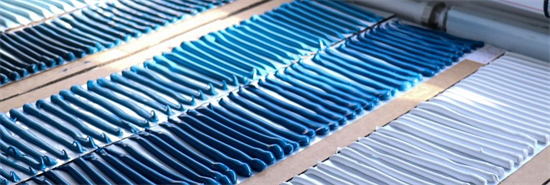

1. 在使用雙組分硅酮結構膠之前，需按規定比例充分混合，并在每次開泵注膠前使用蝴蝶試驗法測試混合均勻性，具體方法詳見GB16776-2005《建筑用硅酮結構密封膠》。在使用過程中，每天必須進行一次拉斷時間測試，并記錄結果。

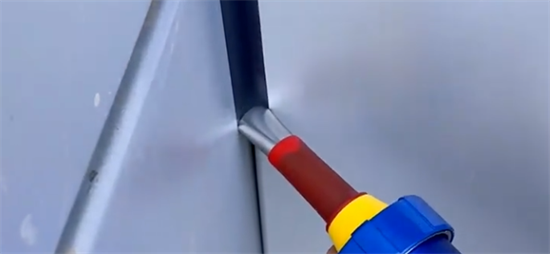

2. 注膠時應保持槍嘴均勻連續適度移動，確保接口內充滿結構膠，避免移動過快或往復操作產生氣泡或空穴。
3. 注膠完成后，應及時用刮刀將接口外多余的結構膠向內壓實，使其與接口側邊充分接觸，以減少內部氣泡和空穴，并確保與被粘表面充分接觸。最后需沿同一方向將接口表面刮平整。
4. 構件注膠完成后，應水平搬放至固化存放區進行養護，在搬放過程中嚴禁鋁框玻璃產生任何位移。
?
施工質量控制
1.在構件安裝之前，需逐一檢查已制作好的結構單元的外觀，確保結構膠充分填滿固化部位，無氣泡或空洞。如發現氣泡或空洞，應立即切開并及時重新填補結構膠。
2.在幕墻單元件制作過程中，必須進行批量剝離粘結性試驗。若粘結破壞面積超過5%，應立即停止新的單元件制作，并及時進行整改。同時，對該批次單元件產品進行重點切膠剝離粘結性試驗，如不合格，則需返工重新制作。
3.對于生產的幕墻單元件，應當進行逐批次的交付檢驗，并詳細記錄所有的操作和試驗情況。一旦檢驗合格，應填寫完整的質量檢驗報告。
